麻田散鐵的形態、性能及其回火組織

麻田散鐵的形態依鋼中的含碳量而異

C < 0.2％-------------幾乎全為板條狀
0.2 < C < 0.4％------板條狀占多數
0.4 < C < 0.8％------板條狀與板片狀相互混合
C > 1.0％-------------幾乎全為板片形

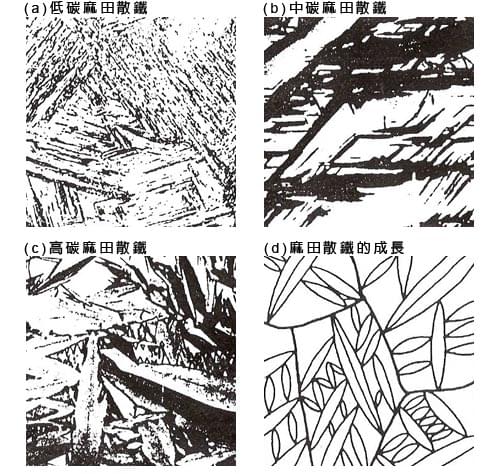

麻田散鐵的形態

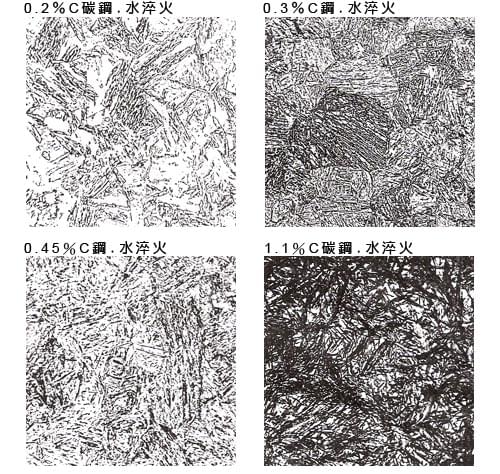

麻田散鐵的實際形態

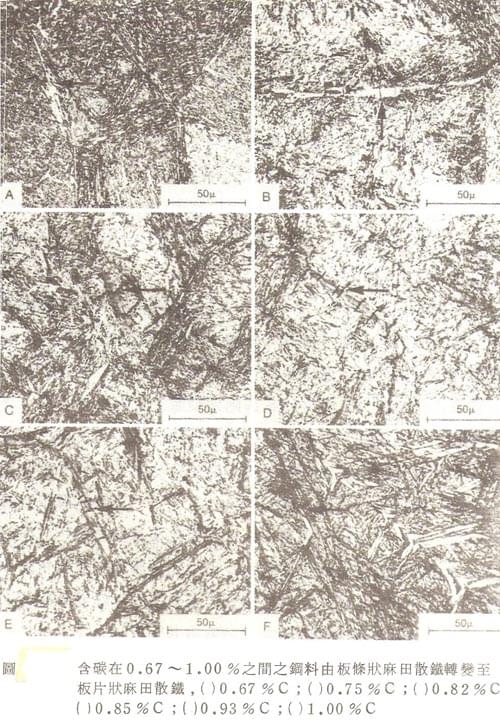

含碳量0.67～1.00％之間的麻田散鐵型態

麻田散鐵的形態與性能關係

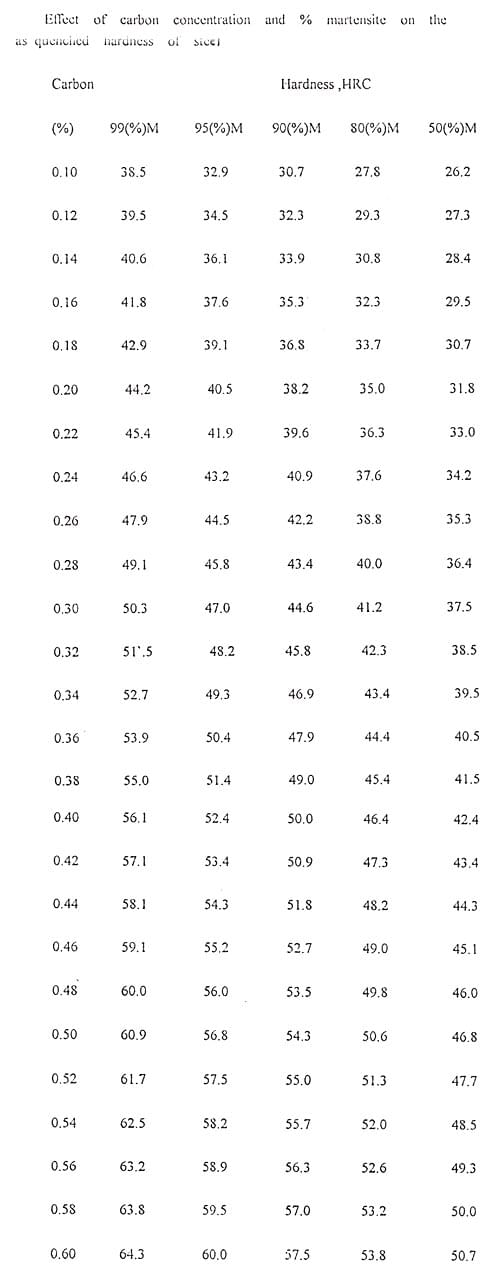

麻田散鐵的硬度與含碳量、變態量的關係

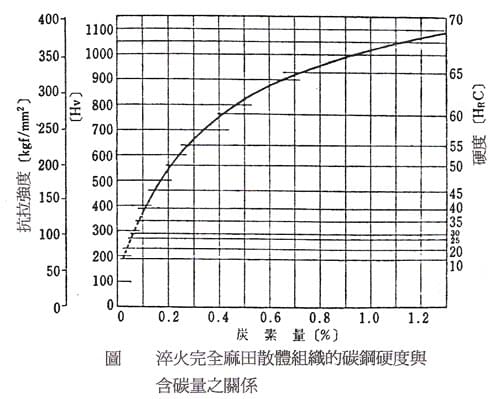

麻田散鐵的硬度（強度）

M_s點&M_f點

M_s : 開始麻田散鐵變態的溫度 M_f : 完成麻田散鐵變態的溫度

1. M_s (℃)＝550－350 × ％C－40 × ％Mn －35 × %V－20 × %Cr －17 × %Ni －10 × %Cu －10 × %Mo －5 × %W ＋ 15 × %Co ＋30 × %Al

2. M_s (℃)＝500－300 × ％C－32 × ％Mn －22 × %Cr －17 × %Ni －11× %Si －11× %Mo

3. M_s (℃)＝561－474 × ％C－33 × ％Mn －17 × %Cr －17 × %Ni －21× %Mo

4. M_s (℉)＝1042－853 × ％C－60 × ％Mn －30 × %Cr －30 × %Ni －38 × %Mo

5. M_f (100%)= M_s－(215±15)
M _f (90%)= M_s－(103±12)

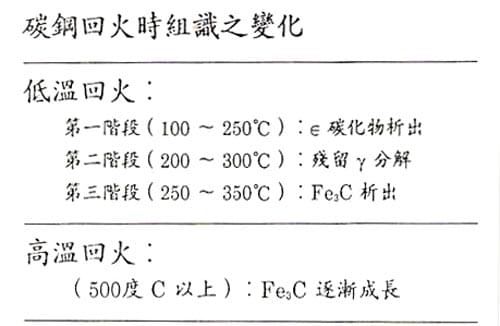

麻田散鐵之回火組織（共析碳鋼為例）

共析鋼之回火組織實例

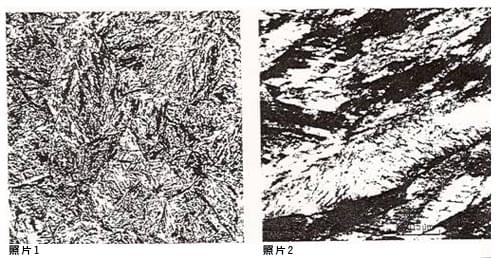

照片 1 將0.82％C共析鋼的麻田散鐵，回火200℃X1小時。
照片 2 為照片1 試料之TEM照片，可看出析出的ε碳化物之超微粒。

照片 3 將0.82％C共析鋼的麻田散鐵，回火400℃X1小時。
照片 4 為照片3 試料之TEM照片，析出物為雪明碳鐵微粒。

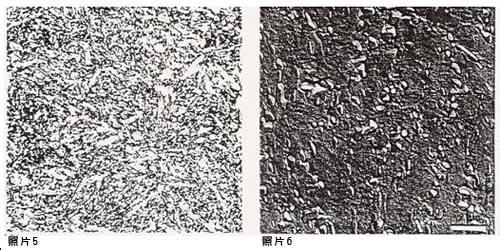

照片 5 將0.82％C共析鋼的麻田散鐵，回火600℃X1小時。
照片 6 為照片5 試料之TEM照片，析出物雪明碳鐵顆粒有凝集的現象。

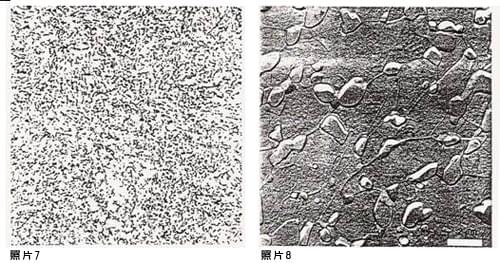

照片 7 將0.82％C共析鋼的麻田散鐵，回火700℃X1小時。
照片 8 為照片7 試料之TEM照片，析出物雪明碳鐵顆粒更加凝集。
